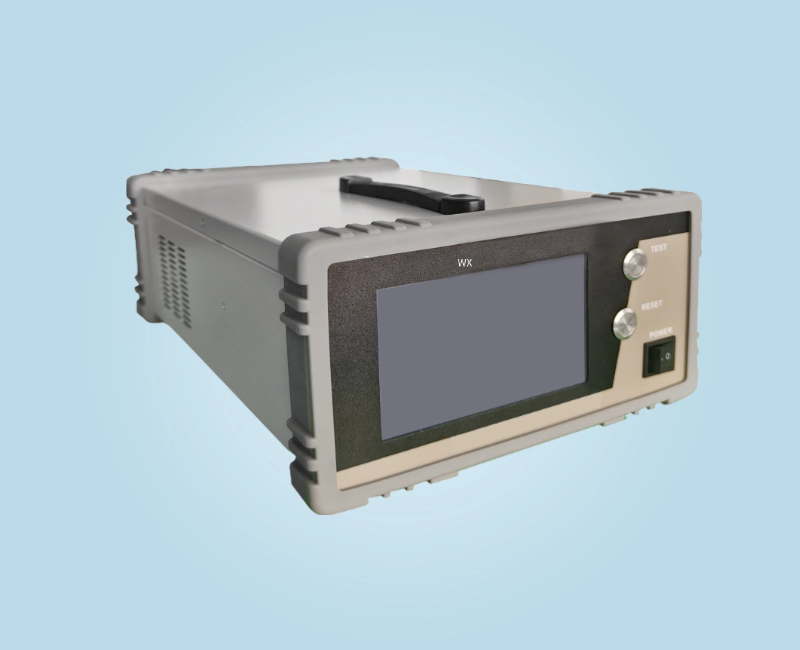

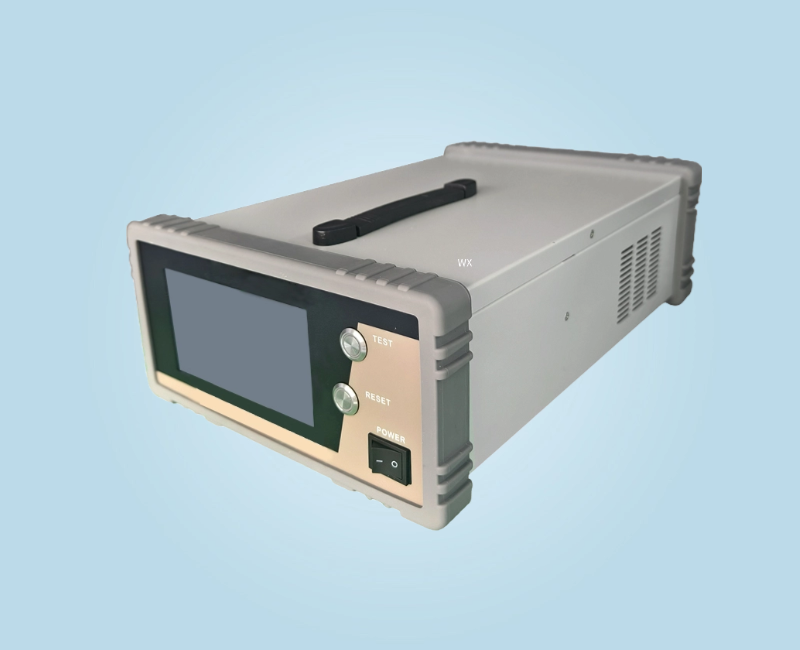

WXSY-9X 系列交直流程控耐压测试仪
产品分类： 交流/交直流耐压试验设备
WXSY-9X是我公司开发的安规性能分析仪系列产品。此系列产品具有容量大、功能强、精度高、速度快、易使用、易维护、易扩展、易升级、信息化程度高等特点。此系列产品严格遵循测试标准。耐压容量5000Vx100mA，支持短时间5000Vx200mA峰值输出。泄漏电流带宽1MHz，6种人体网络；全系采用触摸屏，图形化帮助说明，操作更简单；接
订购热线：15172499955
立即咨询WXSY-9X是我公司开发的安规性能分析仪系列产品。
此系列产品具有容量大、功能强、精度高、速度快、易使用、易维护、易扩展、易升级、信息化程度高等特点。
此系列产品严格遵循测试标准。耐压容量5000Vx100mA，支持短时间5000Vx200mA峰值输出。泄漏电流带宽1MHz，6种人体网络；
全系采用触摸屏，图形化帮助说明，操作更简单；
接地、绝缘、交耐、直耐、动泄、静泄、低启、功率等测试功能；
接地、耐压、功率等项目的联合测试；
地线检测、漏电保护、过流保护等全面的保护功能；
高精度，安规基本精度1%；
测试快，测试项切换时间0.1s左右；
智能化，功能电路智能自检，自检到芯片级别；
模块化，全部电路模块化设计，免工具拆装；
终生的功能模块升级服务；
内嵌使用帮助文档，在任何界面都可进入相应的帮助界面；
标配测试电源、条码扫描仪、PLC系统、全自动点检工装等设备的功能接口；
测试数据本机存储；
基于RS232、CAN、WIFI接口的远程数据存储、云升级等服务；
可定制的云数据服务器功能。
WXSY-9805
型号和功能
系列 | 台式 | ||
3U便携式 | |||
外部供电 | 外部供电 | 内置电源 | |
功能型号 | WXSY-93 | WXSY-98 | WXSY-9805 |
触控屏 | 7′ | 7′ | 7′ |
安规精度 | 1% | 1% | 1% |
电参精度 | 0.2% | 0.2% | 0.2% |
测试类型 | 单相 | 单相 | 单相 |
交流耐压 | ● | ● | ● |
耐压容量 | 100VA | 500VA | 500VA |
直流耐压 | ○ | ● | ● |
电弧侦测 | ● | ● | ● |
绝缘电阻 | ● | ● | ● |
接地电阻 | ○ | ● | ● |
动态泄漏 | ○ | ● | ● |
静态泄漏 | ○ | ● | ● |
人体网络 | 0 | 6种 | 6种 |
功率测试 | ○ | ● | ● |
低压启动 | ○ | ● | ● |
并行测试 | ○ | ● | ● |
本地存储 | ● | ● | ● |
本地查询 | ● | ● | ● |
Wifi功能 | ● | ● | ○ |
条码扫描 | ● | ● | ● |
USB | ● | ● | ● |
LAN | ○ | ○ | ● |
隔离变压器 | ○ | ○ | ○ |
内置电源 | ○ | ○ | 0.5KVA |
外置电源 | 选配 | 选配 | ○ |
自动点检 | ○ | ○ | ○ |
测试软件 | 选配 | 选配 | 选配 |
故障自检 | ● | ● | ● |
模块化 | ● | ● | ● |
尺寸mm | 132×284×470 | ||
重量Kg | 15 | 18 | 20 |
测试功能和技术指标
WXSY-9X系列产品，提供接地电阻、绝缘电阻、交流耐压、直流耐压、正常态接触电流（动态泄漏）、故障态接触电流（静态泄漏）、低压启动、功率等测试功能。为提高测试效率，XGSY-9X系列产品提供接地+交耐、接地+功率、交耐+功率、接地+交耐+功率等多功能联合测试方案。
WXSY-9X系列分析仪，持续监控内部功率器件的温度。内部功率器件温度达到分析仪保护限值85℃时，分析仪终止测试。
WXSY-9X系列分析仪的测试项项间切换时间和泄漏电流的电源极性切换时间均＜0.1s。切换时间包含测试项的放电保护等功能保护时间。
WXSY-9X系列分析仪，部分高端型号支持内置点检工装，点检工装的使用和计量，详见分析仪内嵌的帮助文档。
交流耐压测试 | |||
范围 | 分辨率 | 精度 | |
输出电压 | 300～5000VAC | 1V | ±(1%示数+5V) |
输出频率 | 50/60Hz | ||
击穿电流 | 0～100.00mA 短时间200mA峰值 | 0.001mA/0.01mA | ±(1% + 0.002mA) |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
电流补偿 | 0～99.999 mA | 0.001mA/0.01mA | |
电弧侦测 | 0～100.00mA | 0.01mA | ±5% |
直流耐压测试 | |||
范围 | 分辨率 | 精度 | |
输出电压 | 300~6000VDC | 1V | ±(1%示数+5V) |
击穿电流 | 0～9.999mA | 0.001mA | ±(1% + 0.002mA) |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
绝缘电阻测试 | |||
范围 | 分辨率 | 精度 | |
输出电压 | 100~3000V | 1V | ±(1%示数+5V) |
绝缘电阻 | 0.5M~100GΩ | 0.01M/0.1M/1M/10M/100M/1G | 0.60M~9.99M ±(1%示数+0.03M) 10.0MΩ~99.9MΩ ±(3%示数+0.3M) 100MΩ~9999MΩ ±(5%示数+3M) 10.0GΩ~100GΩ ±(15%示数+ 0.8G) |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
延迟时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
接地电阻测试 | |||
范围 | 分辨率 | 精度 | |
输出电流 | 1.0~32.0A | 0.1A | ±(1%示数+0.2A) |
输出频率 | 50/60Hz | ||
接地电阻 | 10~600.0mΩ（电压不超12V） | 0.1 mΩ | ±(1%示数+2.0mΩ) |
电阻补偿 | 0~600.0mΩ | 0.1 mΩ | ±(1%示数+2.0mΩ) |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
泄漏电流测试 | |||
范围 | 分辨率 | 精度 | |
输出电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) |
输出电流 | 0～2.000/30.000A | 0.001A | ±(0.2% + 0.005A) |
泄漏电流 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) |
测试时间 | 1.0～999.9s | 0.1s | ±(1% + 0.1s) |
人体网络 | 标配6种，选配美标医疗设备 | ||
电流补偿 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) |
功率测试 | |||
范围 | 分辨率 | 精度 | |
电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) |
电流 | 0～2.000/30.000A | 0.001A | ±(0.2% + 0.005A) |
功率 | 0～500W/9000W | 0.1W | 0～99.9W ±(0.3% + 0.3W) >99.9W ±(0.3% + 4.0W) |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
低压启动测试 | |||
范围 | 分辨率 | 精度 | |
电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) |
电流 | 0～2.000/30.000A | 0.001A | ±(0.2% + 0.005A) |
功率 | 0～500W/9000W | 0.1W | 0～99.9W ±(0.3% + 0.3W) >99.9W ±(0.3% + 4.0W) |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
并行测试 | |||
标配 | 接地+交流耐压 | ||
选配 | 接地+耐压+功率（柜式机） | ||
内置电源 | |||
内置电源 | 0.5KVA/3KVA/6KVA | ||
隔离变压器 | 6KVA | ||
