WXTF系列电缆交流耐压试验装置

产品分类: 变频串联谐振耐压试验装置

产品介绍: 电缆耐压试验设备适用于10kV、35kV等电缆的交流耐压试验,变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振,在被试品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器、电容分压器组成。&n

订购热线:15102796561

立即咨询

产品介绍:

      变频串联谐振耐压装置主要针对于10kV、35kV等电缆,110kV及以下电压等级GIS,开关、互感器、刀闸等变电站设备。变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振,在被试品上获得高电压、大电流。电抗器采用多只分开设计,即可满足高电压、小电流的设备试验条件要求,又能满足像10kV电缆等低电压交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

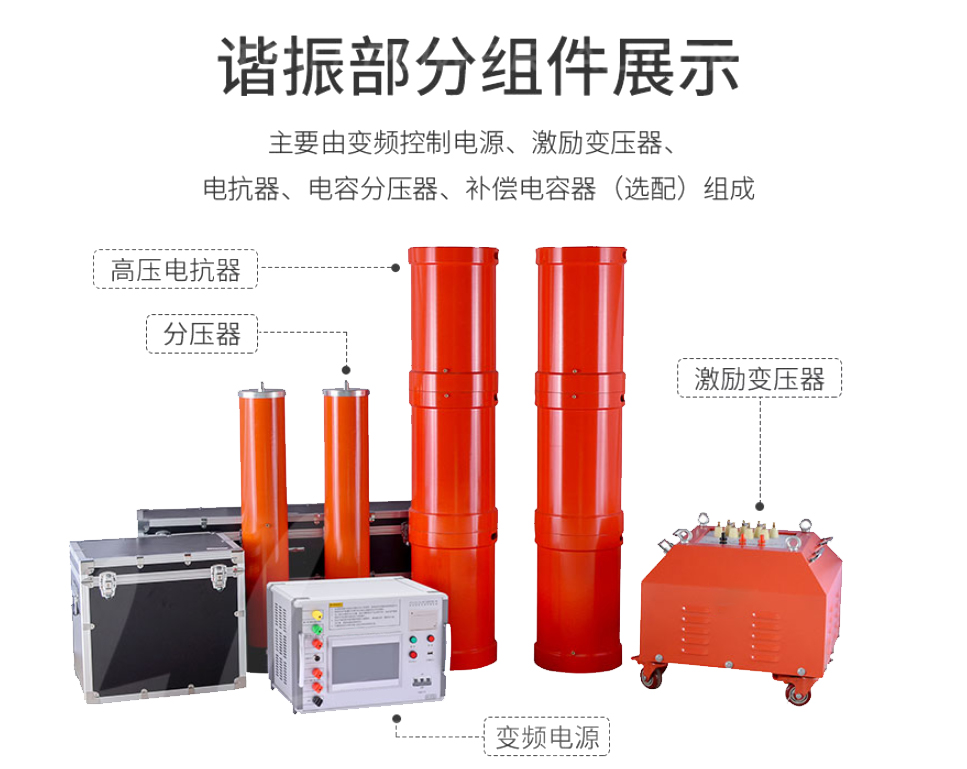

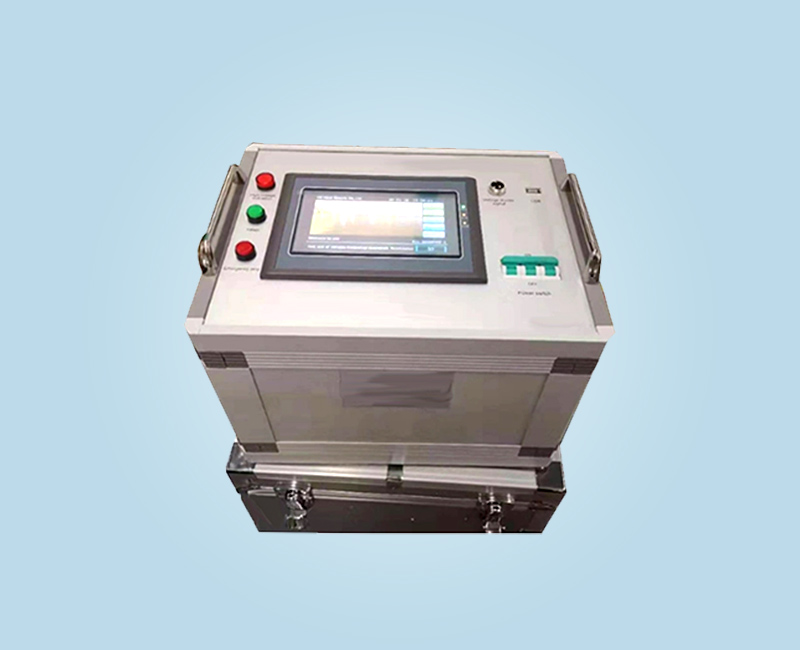

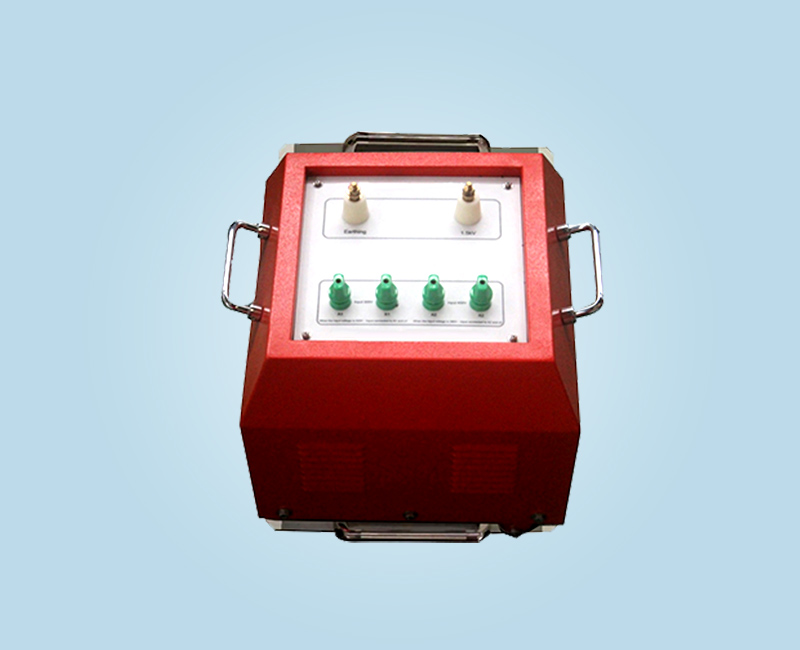

电缆交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器、电容分压器组成。






WXTF电缆交流耐压试验装置频率的调节范围为30~300Hz,符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压 XLPE电缆的耐压要求,而且具有重量轻(单个部件重量不超过30kg)、可移动性好的优点,适宜现场试验。该装置中的谐振电抗器,励磁变压器采用干式环氧浇注,适合各类电缆的要求

★ 产品别称:

   变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。

★ 产品参数:

额定输出电压: 0~130 kV (有效值)及以下

输出频率: 20~300Hz

谐振电压波形: 正弦波,波形畸变率≤1%

满负载工作时间: 连续工作时间60min

系统品质因数: 至大负载下≥20

频率调节细度: 0.1Hz,不稳定度≤0.01%

工作电源: 220V或380V单相市电

                /                        /

★ 选型指南:

电压等级

10kV      35kV      66kV      110kV      220kV      330kV      500kV  ......

电缆长度

1km      2km      3km      4km      5km      6km      7km      8km      9km      10km  ......

电缆截面

185mm2      240mm2      300mm2      400mm2      630mm2      800mm2  ......

出口电压

6.3kV      10.5kV      15.75kV      18kV      20kV      22kV      24kV      27kV  ......

变压器容量

6300kVA      20000kVA      31500kVA      50000kVA      63000kVA      80000kVA      100000kVA  ......

发电机容量

100MW        200MW        300MW        600MW        1000MW  ......
